Disjuntor Unipolar 20A: Curva B ou C? Qual Comprar sem Erro

Você já comprou um disjuntor unipolar 20A e ele desarmou sem motivo? Ou pior, não desarmou na hora de um curto? O erro mais comum é escolher só pela amperagem, ignorando a curva de disparo e o padrão de fixação. Isso coloca sua casa em risco.

Neste texto, você vai entender o que realmente importa na hora de comprar um disjuntor unipolar 20A. Vou mostrar como evitar gastos desnecessários e garantir a segurança do seu circuito. Sem enrolação.

Disjuntor unipolar 20A: curva B ou C e padrão DIN versus NEMA

O disjuntor unipolar 20A é usado para proteger um único fio fase em circuitos de 127V ou 220V. Ele desarma quando a corrente passa de 20A por muito tempo (sobrecarga) ou em caso de curto-circuito. Mas nem todo disjuntor 20A é igual.

A curva de disparo define a sensibilidade do disjuntor. A curva B desarma entre 3 e 5 vezes a corrente nominal, ideal para cargas resistivas como chuveiros e lâmpadas. Já a curva C desarma entre 5 e 10 vezes, suportando picos de partida de motores (geladeira, ar-condicionado).

Outro ponto é o padrão de fixação. O padrão DIN (trilho de 35mm) é o mais usado hoje, com marcas como Schneider, Siemens e WEG. O padrão NEMA, mais antigo e parafusado, ainda aparece em quadros velhos. Escolher o errado pode exigir adaptador ou troca do quadro.

A capacidade de interrupção (Icn) também importa: 3kA, 6kA ou 10kA. Em casas com boa rede, 3kA basta; em áreas rurais ou com oscilações, prefira 6kA. Disjuntores com Icn maior custam mais, mas evitam danos em falhas severas.

Na hora de comprar, verifique a tensão máxima (230V/400V) e se o produto tem selo do Inmetro. Trocar o disjuntor é simples, mas a instalação elétrica exige um profissional. Nunca aumente a amperagem do disjuntor sem antes verificar a bitola do fio.

O QUE REALMENTE FUNCIONA

A escolha do disjuntor unipolar 20A certo depende da sua necessidade. A Curva B é para aparelhos que não dão pico de corrente, como lâmpadas. Já a Curva C é ideal para motores e equipamentos que puxam mais energia no início, como geladeiras e máquinas de lavar.

Verifique sempre a capacidade de interrupção (Icn). Para a maioria das casas, 3kA ou 6kA são suficientes. Se a instalação for mais complexa ou tiver risco maior, procure por 10kA. Isso garante que o disjuntor vai proteger de verdade em caso de curto-circuito.

Como escolher sem erro

Pense no tipo de aparelho que vai ligar nesse circuito. Se for só iluminação e tomadas simples, a Curva B resolve. Se tiver motor, ar condicionado ou algo que liga e desliga com frequência, vá de Curva C. O padrão DIN é o mais moderno e ocupa menos espaço no quadro. O NEMA é mais antigo, mas funciona se for o que você já tem em casa.

1. Disjuntor Unipolar 20A Eletromar

Este é um disjuntor unipolar 20A com foco em acessibilidade. Ele é projetado para proteger circuitos monofásicos contra sobrecargas e curtos-circuitos, sendo uma opção para quem busca o menor custo.

Preço Médio: R$ 19,00

Dica Prática: Ideal para orçamentos muito apertados em instalações de baixo risco, como extensões temporárias ou circuitos secundários.

2. Disjuntor Unipolar 20A Tramontina

Um disjuntor unipolar 20A que oferece um bom equilíbrio entre preço e qualidade. A marca Tramontina é conhecida no Brasil por seus produtos duráveis e com bom acabamento.

Preço Médio: R$ 20,00

Dica Prática: Ótimo para tomadas de uso geral (TUGs) em residências, onde a confiabilidade é importante sem um custo elevado.

3. Disjuntor Unipolar 20A WEG

A WEG, uma gigante brasileira, oferece este disjuntor unipolar 20A com excelente custo-benefício. É uma escolha segura para quem valoriza marcas nacionais fortes e desempenho consistente.

Preço Médio: R$ 22,00

Dica Prática: Use em circuitos de iluminação ou tomadas que não exijam uma curva de disparo específica, aproveitando a qualidade WEG.

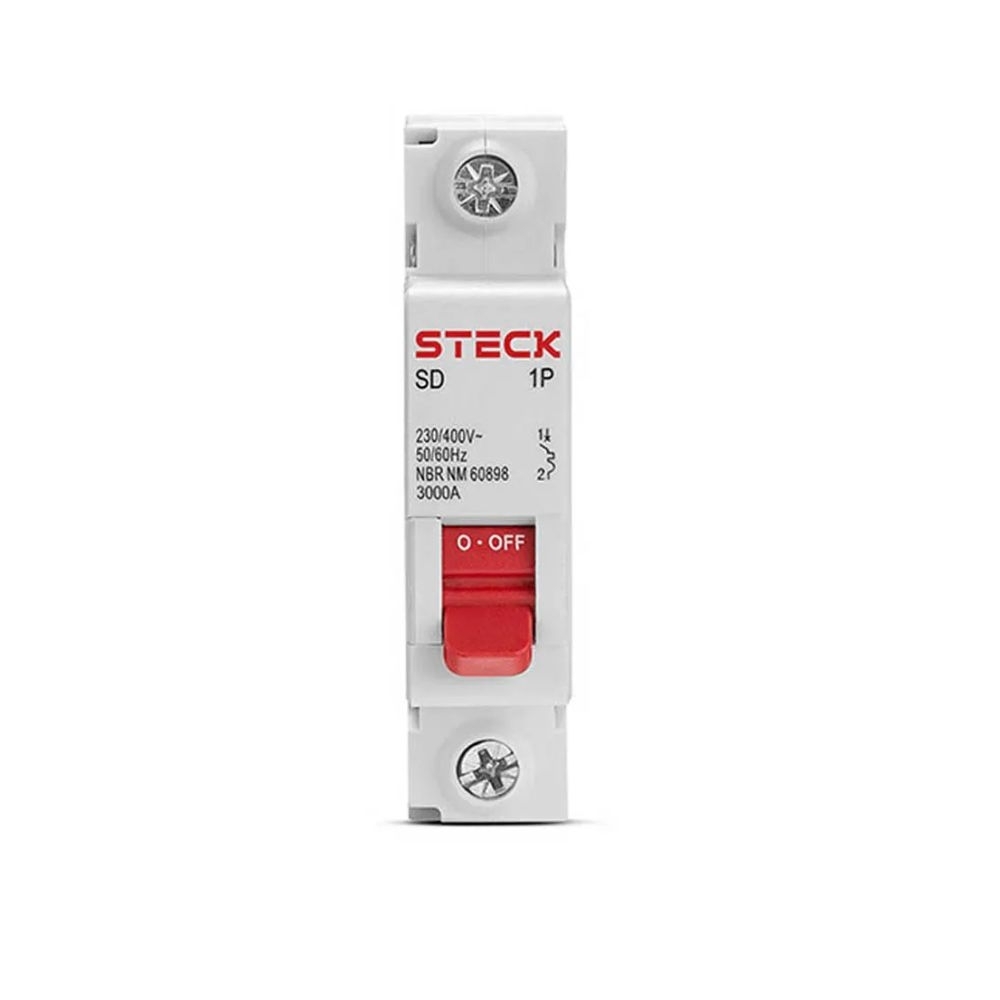

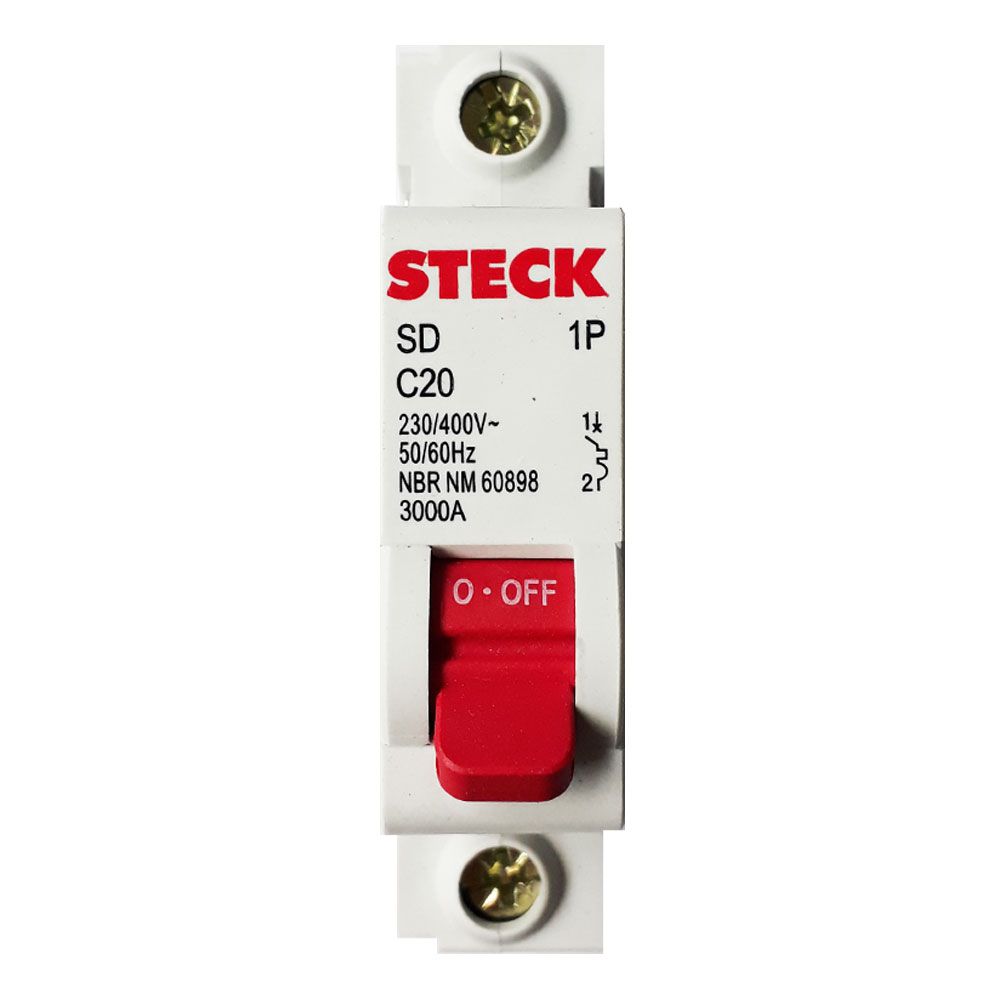

4. Disjuntor Unipolar 20A Steck

Este disjuntor unipolar 20A segue o padrão DIN, garantindo fácil instalação em trilhos. A Steck é reconhecida pela segurança e durabilidade de seus materiais elétricos.

Preço Médio: R$ 23,00

Dica Prática: Perfeito para quadros de distribuição modernos, oferecendo proteção confiável para circuitos residenciais.

5. Disjuntor Unipolar 20A Force Line

Uma opção econômica que entrega um desempenho razoável para sua faixa de preço. Este disjuntor unipolar 20A é uma alternativa para quem precisa economizar sem comprometer totalmente a segurança.

Preço Médio: R$ 24,00

Dica Prática: Considere para circuitos de menor exigência onde o orçamento é o fator principal.

6. Disjuntor Unipolar 20A Curva B Schneider Electric

Um disjuntor unipolar 20A da renomada Schneider Electric, conhecido por sua confiabilidade e alta qualidade. A Curva B é ideal para cargas resistivas.

Preço Médio: R$ 25,00

Dica Prática: Ideal para circuitos de iluminação e tomadas de uso geral (TUGs) onde picos de corrente não são um problema.

7. Disjuntor Unipolar 20A DIN Curva B Siemens

Este disjuntor unipolar 20A da Siemens segue o padrão DIN e possui alta capacidade de interrupção. A Curva B é adequada para cargas que não geram picos.

Preço Médio: R$ 28,00

Dica Prática: Use em circuitos de iluminação e aparelhos sem motor, garantindo segurança com a qualidade Siemens.

8. Disjuntor Unipolar 20A Curva C Pial Legrand

Um disjuntor unipolar 20A com Curva C, essencial para equipamentos que demandam mais energia ao ligar, como motores. A qualidade Pial Legrand é sinônimo de durabilidade.

Preço Médio: R$ 30,00

Dica Prática: Perfeito para circuitos de tomadas que alimentam eletrodomésticos com motor, como geladeiras e máquinas de lavar.

9. Disjuntor Unipolar 20A NEMA Soprano

Esta opção segue o padrão NEMA, mais robusto e indicado para instalações elétricas mais antigas. A Soprano oferece um bom acabamento e confiabilidade.

Preço Médio: R$ 32,00

Dica Prática: Se o seu quadro de disjuntores usa o padrão NEMA, este é um ótimo substituto ou complemento.

10. Disjuntor Unipolar 20A NEMA GE

Um disjuntor unipolar 20A no padrão NEMA, conhecido por sua robustez. A GE é uma marca tradicional no mercado elétrico, garantindo segurança e durabilidade.

Preço Médio: R$ 35,00

Dica Prática: Ideal para quem precisa manter a compatibilidade com quadros de distribuição antigos que utilizam o padrão NEMA.

QUAL COMPRAR HOJE? (VEREDITO)

Para um bom custo-benefício e segurança em instalações modernas, os disjuntores unipolar 20A da Schneider Electric (Curva B) ou Siemens (Curva B) são apostas certeiras. Eles oferecem a qualidade e a confiabilidade que você precisa sem pesar tanto no bolso.

Se você tem equipamentos com motor, não hesite em investir um pouco mais no disjuntor unipolar 20A Curva C da Pial Legrand. É o melhor investimento para garantir a proteção contra picos de corrente e a longevidade dos seus aparelhos.

O que verificar ao receber seu disjuntor unipolar 20A

Assim que o produto chegar, inspecione a embalagem em busca de amassados ou umidade. Um disjuntor danificado pode comprometer toda a proteção do circuito.

Verificações essenciais

• Identifique o modelo: Confirme se a etiqueta indica claramente ‘disjuntor unipolar 20A’, com a curva de disparo (B ou C) e a capacidade de interrupção (Icn).
• Inspecione o corpo: Veja se não há trincas, rachaduras ou partes soltas. O mecanismo de alavanca deve se mover suavemente, sem travar.
• Teste o encaixe: Para padrão DIN, verifique se o trilho de 35mm encaixa firmemente. Se for NEMA, confira os furos de fixação.

Como instalar com segurança

1. Desligue a chave geral antes de qualquer manuseio no quadro de distribuição. Isso evita choques elétricos.
2. Conecte os cabos seguindo a bitola correta (geralmente 2,5mm² para 20A). Aperte os parafusos com torque adequado – nem frouxo nem excessivo.
3. Faça o teste de funcionamento: Após religar, acione manualmente o disjuntor e verifique se ele desarma ao pressionar o botão de teste (se houver).

Perguntas Frequentes

Qual a diferença entre disjuntor unipolar e bipolar?

O unipolar protege apenas um condutor fase, sendo usado em circuitos monofásicos de 127V ou 220V. Já o bipolar corta simultaneamente fase e neutro, indicado para circuitos que exigem seccionamento total.

Posso usar um disjuntor de 20A em um circuito de 15A?

Não é recomendado, pois o disjuntor deve ter corrente nominal igual ou inferior à capacidade do cabo. Usar 20A em cabo de 1,5mm² (projetado para 15A) pode causar superaquecimento sem o disjuntor desarmar.

Como saber se o disjuntor é curva B ou C?

A curva vem impressa no corpo do produto, geralmente ao lado do valor de corrente. Curva B (3-5x In) é para cargas resistivas; curva C (5-10x In) para cargas indutivas com pico de partida.

Escolher o disjuntor unipolar 20A adequado é essencial para a segurança elétrica da sua casa ou comércio. Priorize marcas reconhecidas e verifique sempre a curva de disparo conforme a carga do circuito.

Após a compra, agende a instalação com um eletricista qualificado. Nunca substitua um disjuntor sem conhecer a bitola dos cabos e a demanda do circuito.

Com a evolução constante das normas técnicas, investir em componentes modernos como o padrão DIN garante maior praticidade e confiabilidade. Um quadro bem montado reflete cuidado e previne acidentes futuros.
